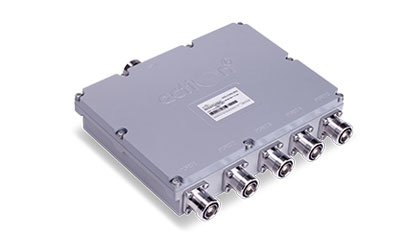

Pentaplexer Combinador

Action's Pentaplexer Combinador

Modelo: AT0505010726DF
5 portas In - 1 porta Out
Tipo de conector: 4.3-10 Fêmea / DIN Fêmea

Descrição do Produto:

Este é um combinador de bandas diferente, cuja frequência pode ser personalizada para todos os operadores. Projetado com 5 entradas e 1 saída, o Pentaplexer Combiner pode integrar com eficiência várias bandas diferentes e transmitir a banda geral, respectivamente, pelas mesmas portas de saída. Todo o estojo é à prova de água IP66, que pode ser aplicado em ambientes internos e externos. Seria sua boa escolha para o sistema IBS / BTS.

Recursos do produto:

Tecnologia disponível: 5G / 4G / 3G / 2G / WiFi / UMTS / DCS / GSM / LTE.
Freqüência disponível: 1920~2170MHz, 1710~1880MHz, 2500~2700MHz, 880~960MHz, 790~862MHz.
Tipo de conector: 4.3-10 / DIN.
86/5000 Alta qualidade: PIM baixo para -163dBc, perda de inserção abaixo de 0,5dB e isolamento de .

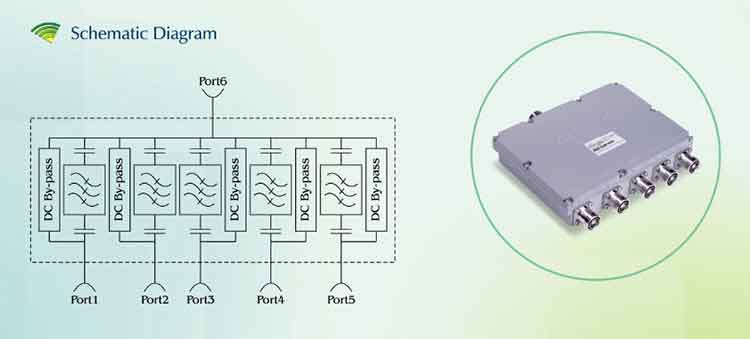

Diagrama esquemático

Especificação:

Type	Single Unit(5 Ports In - 1 Port Out)
Port	Port 1	Port 2	Port 3	Port 4	Port 5
Operating Frequency Band	1920~2170 MHz	1710~1880 MHz	2500~2700 MHz	790~862 MHz	880~960 MHz
VSWR	≤1.22
Insertion Loss	≤0.5dB
Isolation Between Bands	≥50dB
PIM3	≤-160dBc @2 x 20W
Power Handing(W)	≤200W
Connector Type	4.3-10 Female/DIN Female
Aplication	Indoor or Outdoor(IP67)
Impedance	50Ω
Operating Temperature(℃)	-20℃ to + 65℃
Relative Humidity	5% ~ 95%
DC/AISG Transparency	By-Pass(Max. 3000mA)
Lighting Protection	10kA, 10/350μs pulse
Mounting	Wall or Mast Mount
Weight	≤4Kg
