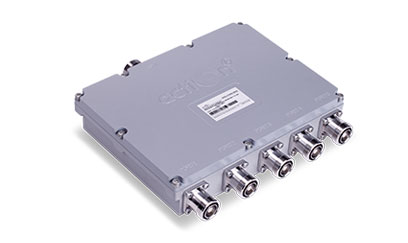

Это другой объединитель диапазонов, частоту которого можно настроить для всех операторов. Пятичастотный сумматор разработан с 5 входами и 1 выходом, которые могут эффективно интегрировать несколько различных частотных диапазонов и передавать весь частотный диапазон через несколько портов. Для неиспользуемых портов вы можете использовать низкую виртуальную загрузку PIM для их прекращения. Вся оболочка соответствует классу защиты IP66, который можно применять в помещении и на улице. Для систем IBS / BTS это будет хорошим выбором для вас.
Особенности:

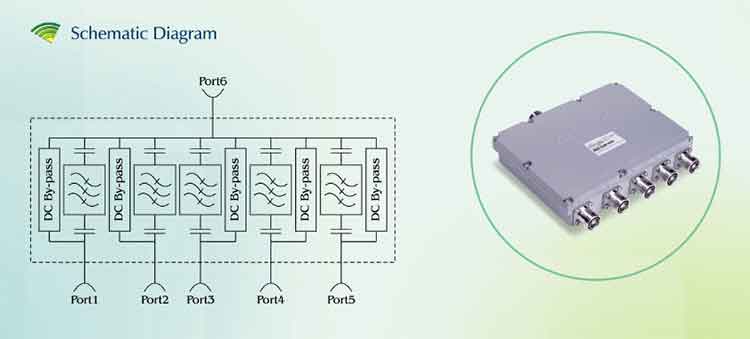

Принципиальная схема:
| Type | Single Unit(5 Ports In - 1 Port Out) | ||||
|---|---|---|---|---|---|
| Port | Port 1 | Port 2 | Port 3 | Port 4 | Port 5 |
| Operating Frequency Band | 1920~2170 MHz | 1710~1880 MHz | 2500~2700 MHz | 790~862 MHz | 880~960 MHz |
| VSWR | ≤1.22 | ||||
| Insertion Loss | ≤0.5dB | ||||
| Isolation Between Bands | ≥50dB | ||||
| PIM3 | ≤-160dBc @2 x 20W | ||||
| Power Handing(W) | ≤200W | ||||
| Connector Type | 4.3-10 Female/DIN Female | ||||
| Aplication | Indoor or Outdoor(IP67) | ||||
| Impedance | 50Ω | ||||
| Operating Temperature(℃) | -20℃ to + 65℃ | ||||
| Relative Humidity | 5% ~ 95% | ||||
| DC/AISG Transparency | By-Pass(Max. 3000mA) | ||||
| Lighting Protection | 10kA, 10/350μs pulse | ||||
| Mounting | Wall or Mast Mount | ||||
| Weight | ≤4Kg | ||||
